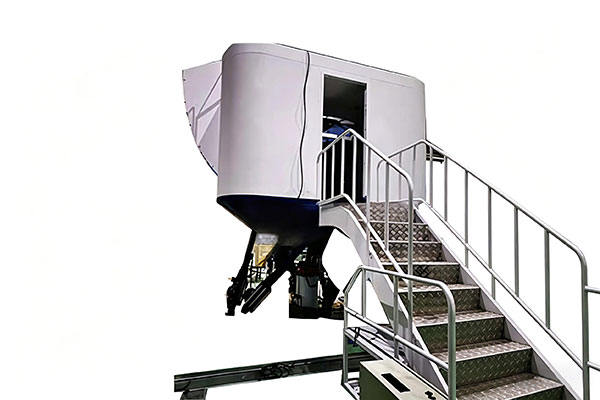

六自由度摇摆振动试验台方案介绍：
1、项目分析
设备需求：建设1套，六自由度晃动试验系统。
功能需求：用于开展金属隔膜贮箱晃动试验，试验过程中实时测量贮箱位姿数据和关键部位响应数据，通过测试数据及高效模型实现虚实交互，完成贮箱结构的安全性评估及验证。
2、主要技术参数
(1)采用六自由度运动平台结构形式;
(2)运动周期：3s～14s;
(3)运动幅值：≥±60°;投标方现场提供视频或技术方案进行验证
(4)横向单独工作最大摇摆角度及周期：士60°(3s)，摆角精度不大于±0.5°;台面角速度：6-8deg/s
(5)纵向单独工作最大摇摆角度及周期：士15°(4s)，摆角精度不大于±0.5°;台面角速度：6-8deg/s
(6)首摇单独工作最大角度及周期：士15°(4s)，摆角精度不大于±0.5°;
(7)横摇、纵摇同时工作时，横摇不小于±60°(3s),纵摇不小于±15°(4s)，现场提供视频或技术方案进行验证;
(8)台面尺寸：2000*2000mm
(9)台面承重：1000kg
(10)线速度：50-78deg/s
(11)位移行程要求：130mm-145mm
(12)温度要求：-40°-100°
(13)瞬间加速度：>1g
(14)加速度:≤10g
(15) 空载最大加速度: X≥8g,Y≥8g,Z≥10g
(16) 满载最大加速度: X≥5g,Y≥6g,Z≥8g
(17)环境仓: -40℃-100℃(带红外系统)
(18) 运行模式:6DOF
(19) 运行频率: 满载0.8-100Hz，空载0.8-150Hz
(20)可实现单自由度正弦运动或多自由度复合正弦运动，运动幅值和频率可人为设定，系统具备输入信号自动超限检测与保护功能;
(21)平台可固定在最大角位移内的任意位置，以满足试件做固定倾角试验的要求;
(22)试验平台台面具有防护性结构，在进行大倾角试验时，起到保护试验样品样件和增加安全性的作用;
(23)配备6个双镜头高清红外球形网络摄像机，全景镜头像素不低于400万，细节镜头像素不低于200万，光学变倍不低于20倍，可接入试验室现有视频监视系统;
(24)试验系统无故障连续运行时间不小于3年。
3、设备组成
1) 六自由度晃动试验台及其控制系统
a) 作动器。
b) 液压油源。
c) 液压子站。
d) 液压管路。
e) 控制器
f) 机械台体
2) 非接触全场位姿测量识别系统
3) 工作原理
六自由度晃动试验台及其控制系统的作用是通过六个液压作动器的协调运动，实现试验平台三个正交方向单自由度运动或多自由度复合运动，进而在地面模拟产品的横摇、纵摇、首摇及其组合运动。
非接触全场位姿测量识别系统的作用是通过相机群组实时监测产品空间运动姿态和结构响应，结合测试数据及高效代理模型构建虚实交互系统，实现产品内部变形的实时预示及可视化显示。
六自由度试验台运行原理：
一、机械结构与运动实现
并联驱动架构
试验台采用6根液压缸并联支撑运动平台，每个电动缸独立控制伸缩量，协同实现平台在X/Y/Z轴的平移运动(垂向、横向、纵向)和绕三轴的旋转运动(俯仰、偏航、滚转)。
通过调整各缸的伸缩行程，可组合生成复合运动轨迹，如螺旋振动或随机冲击。
高刚度平台设计
台面具备高强度和高刚度，以承受多方向惯性载荷，避免运动变形影响测试精度。
二、驱动与执行系统
液压驱动技术
液压驱动：利用电液伺服阀控制液压缸压力，适用于大负载(如汽车整车测试)，但系统复杂度较高。
协同控制逻辑
各执行器根据预设轨迹生成独立控制信号，通过实时协调6个自由度动作，确保运动平台按目标路径移动。
三、控制逻辑与算法
逆运动学模型
控制系统基于逆运动学算法，将目标位姿(位置+姿态)分解为6个缸的伸缩量指令，并动态调整执行参数。例如：
目标为绕X轴旋转时，两侧缸反向伸缩以形成倾角。
闭环反馈调节
通过位移传感器、加速度计实时采集平台状态，与目标值对比后，采用PID或自适应算法修正执行误差，形成闭环控制。
四、传感器与状态监测
多维数据采集
集成位移传感器(监测缸行程)、加速度计(捕捉振动强度)和力传感器(测量负载反作用力)，实现全自由度状态监控。
3.1 六自由度晃动试验台及其控制系统
3.1.1 作动器
(1)作动器采用静压支撑轴承方式实现活塞杆与缸体的密封与导向，采用非机械密封加间隙吸油泵的结构形式，以消除摩擦，保证作动器的高灵敏度和长时寿命需求，现场提供视频或技术方案进行验证;
(2)电液伺服阀采用喷嘴挡板机械反馈式两级电液伺服阀，额定工作压力不小于21MPa，在7MPa压降下，标称流量不低于60L/min;
(3)作动器具有可扩展性，除配置满足当前试验需求的伺服阀外，预留1个伺服阀接口;
(4)作动器活塞杆有效行程不小于600mm，作动速度不小于0.2m/s，频率范围0.01Hz~10Hz;(★)
(5)位移传感器与作动器活塞杆同轴安装，精度≤±0.5%示值或0.05mm取大值。
作动器是加载系统的执行部件，系统通过作动器对被测试件施加试验力。动器由作动器本体、伺服阀块组、球铰关节支座、流体连接件等部分组成。作动器内置磁致伸缩位移传感器用于测量试验位移，负荷传感器安装在作动器活塞杆前端用于测量试验负荷，负荷传感器采用美国世铨公司试验机专用动态高精度负荷传感器。伺服阀采用航宇试验机专用电液伺服阀。
每个作动器包括：
⑴ 液压缸：
Ø 生产厂家： 天津伟思实验仪器科技有限公司
Ø 结构形式： 双出杆对称缸
Ø 密封形式： 间隙密封(低摩擦，长寿命)
Ø 额定工作压力： 21MPa
Ø 工作行程：±125mm (两端设有缓冲装置)
Ø 最高允许工作压力： 28MPa
⑵ 三级电液伺服阀：
Ø 生产厂家： 天津伟思实验仪器科技有限公司
Ø 型号： SF02-系列(先导阀：力士乐)
Ø 额定流量： 阀压降7MPa时，流量630L/min
Ø 最高工作压力： 31.5MPa
Ø 频宽： 200Hz(@90°，5%信号)
Ø 零位泄漏量： <7LPM
Ø 灵敏度： <0.2%
Ø 滞环： <0.5%
三级电液伺服阀
⑶ 位移传感器：
Ø 内置式LVDT位移传感器
Ø 生产厂家： 德国messotron
Ø 型号： DLH 300AWG 30Q 0.5% 5KHz
Ø 测量范围： 0~300mm
Ø 线性度： 0.5%
LVDT位移传感器
⑷ 速度传感器：
Ø 生产厂家： PCB
Ø 型号： 3711B122G
Ø 测量范围： 0~±2g
Ø 数量： 1个
作动器实现的最大功能曲线
作动器最大功能曲线
根据上面负载参数和作动器参数，绘出负载匹配曲线。显然，作动器设计完全满足负载振动的力和速度要求。
