型号

WSDC-10V3000A

功率 Power

30KW

制作方式 Working

开关PWM

输入 Input

相数 phase

3￠4w

电压 Voltage

380V±10%

频率 Frequency

50Hz±10%

输出

Output

电压 Voltage

0～10V 连续可调

电流 Current

0～3000A 连续可调

纹波电压 Ripple

0.8%FS(满量程)电压

电源调整率 Load Regulation

±0.1%FS

负载调整率 Load Regulation

±1%FS

电压解析度

0.1V

电流解析度

0.1A

功率解析度

1W

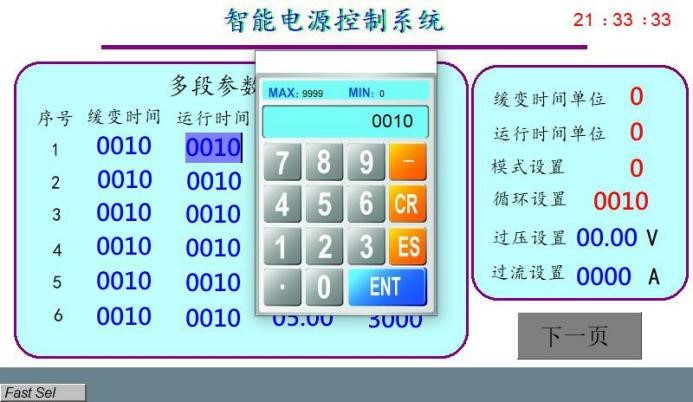

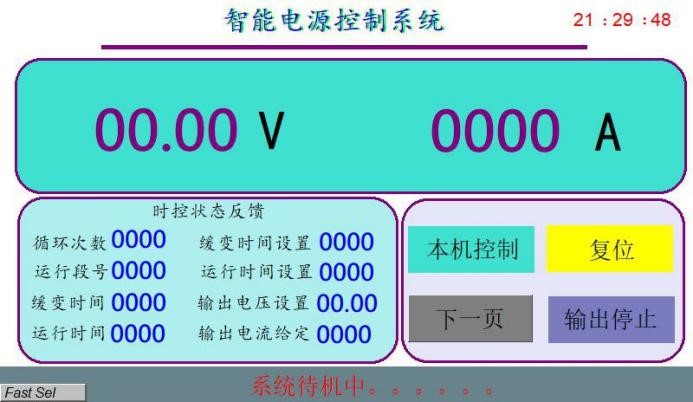

触摸屏显示 Display

电压 V 电流 A 时间 T

设定

项目

电压调节 CV

0-100%额定电压可调

电流调节 CC

0-100%额定电流可调

测量

准确度

电压

0.2%+0.2%F.S

电流

0.1%+0.1%F.S

功率

0.5%+0.5%F.S

保护 Protection

过压 Over Voltage 过流 Over Current 过温 Over Temp

过压保护（OVP）

阈值可设（±1%设定值），动作时间≤1ms，物理切断继电器响应

编程响应时间

≤0.1s

升流时间

＜100ms

电流保持时间

≥5000H，步阶保持时间可以从0开始；

通讯接口

RS485 MODBUS-RTU 标准通讯协议

负载特性 Load speciality

适用各种负载

绝缘电阻 Insulation

输入对机壳 20MΩ 500VDC，输入对机壳 20MΩ 500VDC

耐压 Pressure   resistance

输入对机壳 1500VAC                   1 分钟，

输入对机壳 1500VAC                   1 分钟

冷却方式 Cooling

风扇强制冷却

运行环境 Environment

0～40℃ 20%～80% RH (不结露)

体积 W×H×D(mm)

430×353×550
