安装场地、尺寸要求

地面

地面平整，承重要求≥700kg/㎡

针对楼上场地

通道要求

试验箱外形尺寸能够通过

/

安放环境

通风良好，不含易燃易爆腐蚀性气体和粉尘

维护空间

设备周围留有适当的维护空间

A：不小於600mm

B：不小於600mm

C：不小於开门+1200mm

用水用电

供气

压缩空气：0.4～0.6MPa

冷却水水冷

冷却塔的循环冷却水、进水温度≤25℃

用电

环境箱功率：总装机功率≤320KW，较大运行功率≤260KW（以中标后详细设计为准）

电压：3￠380VAC±10%,50Hz  三相五线 + 保护接地包。220V，接地保护。

电压允许波动范围：10%

频率允许波动范围：（50±0.5）ＨZ

保护地线接地电阻≤4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用

试验箱线缆（满足场地实际安装要求）

场地环境要求

储存环境

0℃～+45℃；当温度低于0℃时（设备长时间停止），应将设备存留的水排放干净，以免管道内的水结冰涨坏管道。

工作环境

+5℃～+40℃；≤85％RH；86KPa～106KPa

1

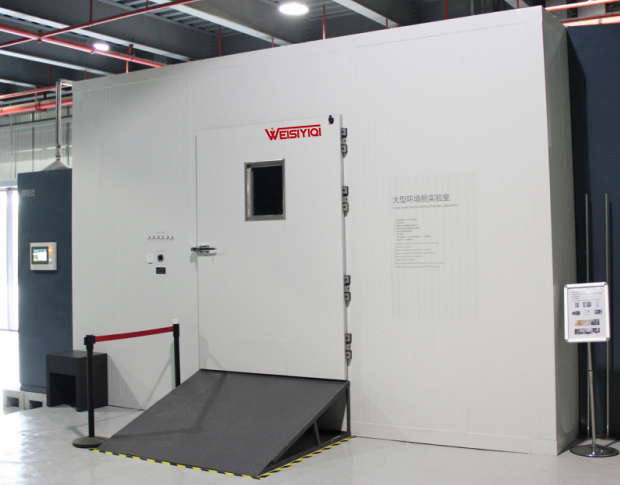

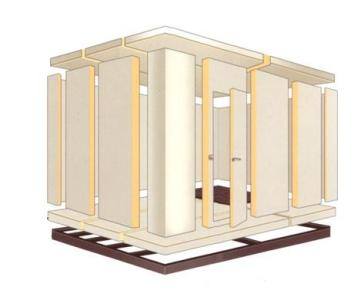

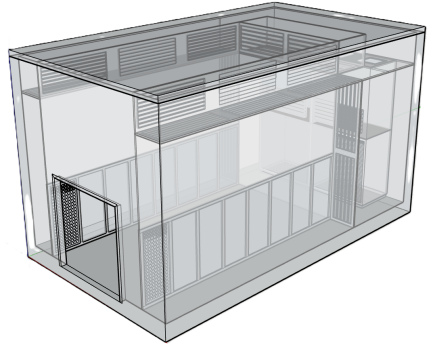

舱体结构：舱体采用钢结构框架舱体，夹芯板拼块组成，内壁接缝满焊。内部面积30㎡，内部参考尺寸7.5m*4m*3.2m(长*宽*高)，内壁四周及顶部采用1mm的304不锈钢板，底板使用3mm的304防滑不锈钢板，外壁使用1.5mm厚镀锌钢板喷塑处理。钢结构材质要求采用Q345低碳合金钢，包含加强筋设计、舱体结构稳定、长期使用不变形。舱体底部承重500kg/㎡（均匀载荷）。

2

内部四周装修采用家用装修风格，避免舱室测试人员过于压抑及因低温皮肤接触不锈钢冻伤。

3

环境模拟舱整体采用外保温形式，保温材料厚度150mm，保温材料防火性能B1级，保温厚度需保证舱内任意工况下外壁不结霜、不结露。

4

舱体接口：舱体需配备接口3个，接口数量需满足制冷管路等舱内与舱外的连接需求和测试时外部供电及仪器仪表数据通讯。密封件应采用耐磨性能好、寿命长、不易老化和抗腐蚀能力强的材料。

5

舱体大门：大门密封采用双层硅橡胶密封材料，需采用合理的密封及压紧装置设计。保温密封性能良好，确保舱内任意工况下，保温门外壁不结霜、不结露，保障密封保温性能良好，有效通过尺寸1.5m*2.5m；舱门内外均设置有安全开关。

6

安全措施：实验舱内需要预留紧急断电措施;实验舱内空气质量超标报警和能从舱内能打开舱体大门逃生措施;地板需要预留积雪防滑及雪水融化排水措施。

7

观察窗：数量3个，采用电热防结露中空玻璃，尺寸400mm*500mm（长*高）。

1

温度控制范围：-35℃≤温度控制范围≤45℃，温度偏差：≤±2℃。

2

温度上升/下降速率：舱内空载时平均升降温速率≥1.5℃/min。

3

温度控制系统由制冷系统、加热系统等组成。

4

制冷机组具备能量调节手段，可实现高精度调节功能，采用节能的化霜方式，且通过相应措施减小舱温波动幅度，采用R404a和R23等环保制冷剂。

5

制冷部件及阀件寿命可连续不间断无故障运行≥40天。

6

加热系统采用电加热器对循环风进行加热，可实现加载量连续可调，适应变工况运行。

7

系统保护：设备具有超温、过载等保护系统。

8

提供系统制冷量和加热量计算选型过程。

1

湿度控制范围：20%≤湿度控制范围≤90%，湿度偏差：≤±5%。

2

温度≤0℃时，湿度配合满足飘雪需求。

3

加湿方式：采用蒸汽加湿，加热器采用不锈钢铠装电加热管。

4

除湿方式：采用冷冻除湿，空气露点温度低于10℃时不控湿。

5

设有水位控制装置，加热器防干烧装置。

6

提供系统需求加湿量和除湿量计算选型过程。

1

安装于实验舱顶部，模拟真实落雪效果。

2

飘雪量:30kg/小时，飘雪面积:20m²，数量1台。

1

吹风面积：2m*1m（长*高）,中心离地面1.0m。

2

风速范围：0.5m/s≤风速范围≤19m/s可调，分辩率≥0.5m/s。

3

风场品质：风场均匀性测试区核心区域（≥80%面积）风速偏差≤±4%；（验收时提供风场品质第三方检测报告。）

4

每个风扇可被单独控制，不同风扇可同时按不同的转速工作。可实现复杂的非常定流场，风廓线可灵活定制，包括均匀风、湍流风、时变风、阵风等。

5

控制方式：全自动软件控制系统，单个网格独立控制，多平台兼容性，通过以太网连接风洞实现网络通信；*开发的图形用户交互界面。

6

风场组成：自由风场生成系统（风场模组，风机控制，框架），软件系统，电源系统，电气控制柜，安全系统等组成。

7

风机采用阵列式组合,风场模组具备90度旋转，风机数量≥160组，单台风机功率≤140W。

8

满足海拔3500m-4000m高海拔及湿湿度条件使用需求。

1

通过新风机及排风机对室内进行换气及新风控制，快速排出房间异味。

2

每人新风量按照35m³/(h.人)标准，舱内按照10人的新风需求。

1

广角投射照明30W灯6只(具防潮、防爆、防雾功能)

2

模拟平台内光照度≥600lx,防爆等级ExdII。

3

舱室预留2个照度监测传感器接口。

4

外壳防护等级≥IP67。

1

光源类型：紫外光源（金属卤素灯）。

2

光照面积：15㎡，均匀性：≤±10%。

3

紫外强度：40≤紫外强度≤120W/㎡无级可调。

4

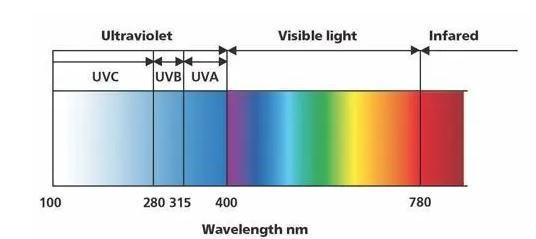

波长范围：280≤波长范围≤400nm，UVB占比：3%≤UVB占比≤10%。

5

光照稳定性偏差：≤±5%（连续10h内）。

6

开机稳定时间：≤1min。

7

调光方式：支持电子调光。

8

功率因素：≥0.98。

9

辐照控制精度：≤0.8W/㎡。

10

调光范围：30%≤调光范围≤100%。

11

验收时提供第三方计量报告。

1

温湿度传感器：温度测量量程：-45℃≤温度测量量程≤125℃，准确度：±0.5℃。湿度测量量程：0%≤湿度测量量程≤100%；准确度：±1.5%RH（0-90%RH时）；数量1台。

2

氧气传感器：测量量程：0.1～100%；精度：≤0.5%(0.1-25%)；≤1%(25%-100%)；数量1台。

3

二氧化碳传感器：测量量程：0～10000ppm；测量精度：±40ppm(0-3000ppm)；±2%(3000-10000ppm)；数量1台。

4

大气压力传感器：测量量程：0～130kPa；测量精度：±0.01kPa；数量1台。

5

传感器符合GB/T 18883-2022《室内空气质量标准》，内部集成RS485通讯模块，可与计算机、PLC等其它设备进行通讯。

6

传感器在验收时提供第三方检测机构出具的具有CMA标识的检测（验）报告。

7

满足海拔3500m-4000m高海拔使用需求。

1

配备打印机打印试验数据曲线等。配备惠普打印机。

2

控制柜尺寸：柜体材质2mm钢材质合金板，承重60Kg/㎡（均匀载荷），安装位置方舱外侧，内设500mm标准机柜固定柱，用于放置串口服务器及各类通信协议转换设备。机柜正面和侧面均可以打开，便于走线，机柜底部安装减震缓冲装置。

3

PLC控制柜电气部份：内嵌触摸屏，配置可编程控制器PLC，扩展模块，中间继电器，接触器，断路器，开关电源等。PLC可编程控制系统集成工业以太网接口，可与各类附带标准通信协议设备进行通信交互。

4

交换机：扩展PLC通信接口，满足多设备的通信交互；千兆以太网接口数量10个。

5

电脑：台式一体机，配置≥CPUi5/16G内存/512硬盘/21.5寸显示器。

6

大屏幕：尺寸≥80英寸。（显示培训模拟舱内各功能状态信息；显示场地环境参数信息）。

7

电气控制：PLC远程控制实时采集场地环境数据；控制各模拟系统的启停和下发运行参数；作为物理控制系统的控制中心，与模拟系统进行交互。

8

控制系统可连续不间断无故障运行≥10天。

9

满足海拔3500m-4000m高海拔使用需求。

1

线缆口圆形，半径100mm，位于方舱前段底部中央、通信机柜底部，主要用于穿设电路、通信各类电缆。

2

插线板：10口以上，包含三孔电源、两孔电源、电话线、网线等插口，位置：模拟舱内壁两侧。

3

线缆槽：位置于模拟舱顶部中间位置，预留5个出线口。

4

综合布线：弱电预设舱内10个点位，预设六类网线、电话线至通信机柜配线架，可拆卸维护。强电预设：预设电缆。

5

供电输入：支持AC380V、50Hz，总装机功率≤320KW，较大运行功率≤260KW

1

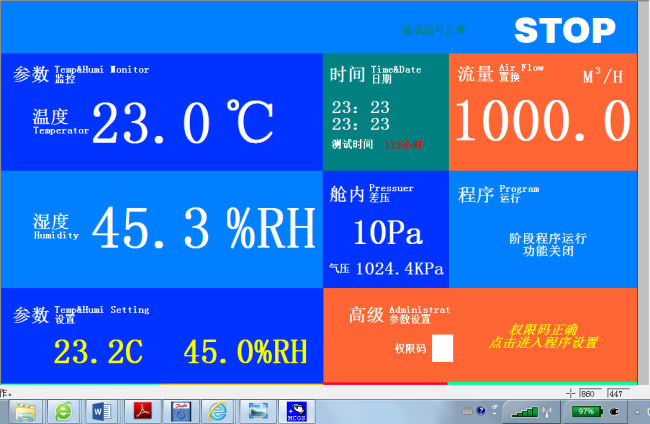

监控系统部分的搭建主要用于监测控制各系统的运行状态，上位机基于C#语言*开发，所有采集的数据由监控系统软件统一管理，以达到有效训练的目的。监控系统主要采集控制环境模拟舱、温控系统、湿控系统、飘雪模拟系统、吹风模拟系统、新风系统、光照系统、太阳光辐照系统、监测系统、视频监控系统等可交互设备。

2

用户可以按需设定训练计划、温度条件、通风条件、告警条件。实现基于区域各模拟系统的控制及相关之间联动。可以实现多个模拟控制系统的联动等参数的设置，采集与可视化管理，实现状态监控、异常报警、设备管理、数据分析等功能。

3

系统管理功能：包含用户管理模块、权限管理模块、系统自定义管理模块以及日志管理模块,通过各种方式提高系统的使用安全性。可设置密码管理和权限保护。

1

用于监控试验舱内人员活动，摄像机采用彩色黑白模式自动转换的摄像机，并配合远距离红外灯使用，达到夜晚无光线环境正常进行监视功能。包括以下组件： 摄像头、数字硬盘录像机、交换机。

2

摄像头2台；360°无死角监控训练室受训对象的练习情况及设备运行状况；像素≥500万，分辨率≥2304*1296；在该像素下可输出实时图像，120dB宽动态适应不同视频环境;音频同步，信噪比≥55dB，1个内置麦克风;支持白光/红外双补光，红外光可达30～40m，白光可达20～40m;

3

硬盘录像机：较大可接入24块接口为SATA的硬盘，单硬盘容量支持≤15TB，可通过eSATA 接口接入外置硬盘。

4

硬盘容量：24TB； 监控画面在控制室的视频磁盘阵列进行 24 小时实时录像，所有录像数据保存时间≥100天，并满足 D1、720P、1080P录像画质。所有录像数据回放时不影响正常录像。

5

交换机：POE供电，千兆交换机。

6

满足海拔3500m-4000m高海拔和温湿交变使用不结雾需求。
