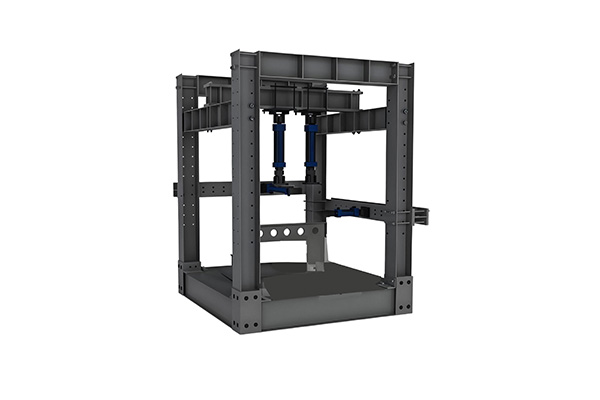

冷气冲击模拟负载系统

用途：主要用于对产品进行冲击模拟试验。

*章 主要技术参数

1．包含加载负载台及其控制系统，可按照规定的加载速度和位移对伺服作动器进行力加载，可通过CAN总线、网线实现上位机对加载功能进行触发；

2．伺服作动器安装零位长度；650mm~800mm可自由调整；可定制其他参数。

3．加载装置较大输出力：150kN；可定制其他参数。

4．较大加载装置位移量：±100mm，设置可调整的机械限位；可定制其他参数。

5．大速度不小于1000mm/s；可定制其他参数。

6．加载能源压力24MPa，输出功率40kW；可定制其他参数。

7．可数据记录、传输，自动生成测试报告。

8．其他参数均可定制。

第二章 组成

由机械结构系统，加载系统，测控系统，辅助设施组成。设备整体可定制。

第三章 功能

1．加载系统通过液压执行机构实现主动加载，可通过液压执行机构实现主动加载，加载指令的波形、幅值、频率、等参数可通过软件界面进行自由设定和准确控制；系统能够通过手动触发和外部牵动触发两种方式启动加载；系统可以对试验数据进行处理和分析。

2．测控系统接收测试指令并通过控制器控制加载作动器对测试设备进行加载，并实时采集加载过程中各传感器采集的数据。测控系统可实时监控加载能源的工作状态，具有应急功能。测控系统可用于控制被测伺服产品，给被测作动器发出指令，使作动器按照指令进行动作。测控系统配备有大功率直流稳压电源，驱动被测产品工作。

3．机械系统所有的机械件均被安装在底部的实验台架上面。各部组件均可靠连接固定，具有足够强度以确保人员和设备安全，具备有效的支撑、导向、防护等可靠性措施。

4．各系统参数、功能均可定制。
