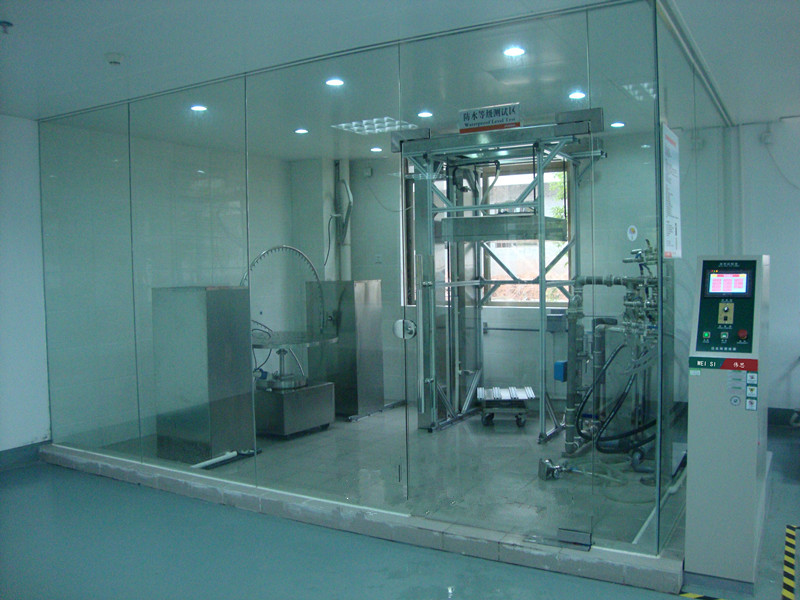

垂直滴雨试验装置

IPX1、IPX2

2

摆管淋雨试验装置

IPX3、IPX4

3

手持花洒头

IPX3、IPX4

4

手持喷水试验装置

IPX5、IPX6

5

IPX7潜水试验箱

IPX7

6

可倾斜旋转载物台

转台

7

智能供水系统及综合控制柜

控制系统

淋雨面积：1000mmX1000mm。

水箱：密封不锈钢水箱。

滴水针头：孔径￠0.4mm，2601个，配送1000个。

滴雨针座：安装方便，针座水平面一致。

孔距：20mm。

降雨量：1mm+0.5mm/min、3mm+0.5mm/min,变频调节自动控制。

滴水高度：200mm（光电对射自行控制）。

试验时间：0-9999S可设定。

试验完成通过压缩空气吹干水箱及针头积水防止堵塞。

摆管规格：配R400mm、R600mm、R800mm、R1000mm、R1200SUS304不锈钢材质摆管共5条。

驱动装置：750W伺服电机+蜗轮减速机驱动，摆动角度准确。

滴水孔径：￠0.4mm.淋雨针座：SUS304材质

摆动夹角：±60度（IPX3）、±175度。

试验速度：IPX3完整摆动一次（2*120度）的时间约4s,IPX4完整摆动一次（2*360度）的时间约12s.

降雨量：根据摆管大小针孔数量可设定流量（IPX3、X4时每孔0.07L/min X摆管针孔数时，流量自动调节，触摸屏上设定显示）。

试验时间：0-9999S可设定。

孔径：Ø0.5mm。

孔数：121个。

中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

喷头：球面半径：R75.5mm；材质：黄铜。铝质挡板、不锈钢平衡锤。

试验流量：10L/min±(5%L/min)，变频自动调节，触摸屏上设定显示。

压力表：不锈钢指针表。

试验时间：0-9999S(可设定)。

孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

IPX5、IPX6喷嘴螺纹联接、快速更换；不锈钢材质

试验水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6)，变频自动调节，触摸屏上设定显示。

试验时间：0-9999S(可设定)。

喷嘴固定架：升降高度可调，角度可调，方便固定喷嘴，无须人员手持操作。

浸水箱体内尺寸：W730mmXD880mmXH1650mm，误差±10mm

材质结构：外工业成型铝框架，内部304不锈钢水箱，外部封板，正面做有透明观察窗，刻度尺；

样品升降方式：采用电动吊葫芦或者电机电动升降方式，承载100KG。

配套不锈钢台阶，方便测试。

转台转速：1~5转／分钟可设定。

可倾斜角度：15度。

试验时转动角度：90度停顿旋转，连续正反360度转动。

载物台不锈钢网管型式。

样品供电防水旋转插座。

可调伸缩管可调节高度：960mm-1600mm。

机体材料：工业合金铝型材或者不锈钢。

正反转控制、转动动作由控制柜控制。

驱动：步进电机＋涡轮减速机。

承载：≥100KG。

外形尺寸（L×D×H）：630X680X960mm。误差±10mm

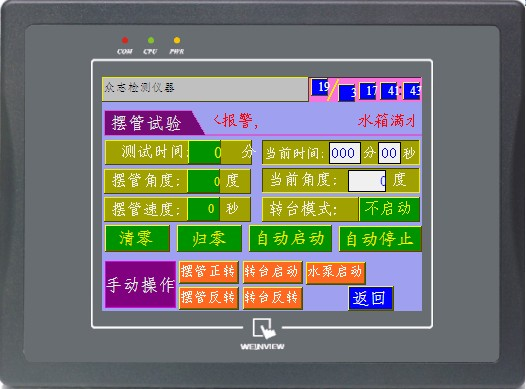

操作：7寸彩色触摸屏操作。

屏幕上控制功能：垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、针嘴吹气清洗控制、手持花洒头流量控制、手持喷头流量控制、样品通断电控制等功能都要在屏幕上控制。

流量控制：智能控制、可在控制柜选定及设置流量，流量计实时监测、变频器控制水泵转速（自IPX1-IPX7）。

大流量供水水泵流量：10-100L/min（控制柜屏幕设定、控制器数字控制）。

小流量供水水泵流量：0-10L/min（控制柜屏幕设定、控制器数字控制）。

流量控制：配大小两套电子涡轮流量计实时监测、变频器控制水泵转速（自IPX1-IPX6）。供水口：多路，用于IPX1-IPX7供水。

进水口配过滤装置，滤芯可更换。

储水箱大小两个：大浸水实验用IPX7：W730mm×D880mm×H1650mm,小IPX34：670×480×790mm，（小水箱配有过滤装置，避免针头堵塞）；配有液位开关保护功能，缺水和满水都有报警提示，测试过程可以边加水边测试。误差±10mm

外形尺寸(含一体IPX7)（L×D×H）：宽1500X深1000X高1870mm。误差±10mm

样品电源模式：通电模式、断电模式、通断电模式。

保护功能：漏电保护、过载保护、短路保护、缺水保护。

电源：AC220V，50Hz，5KW。
