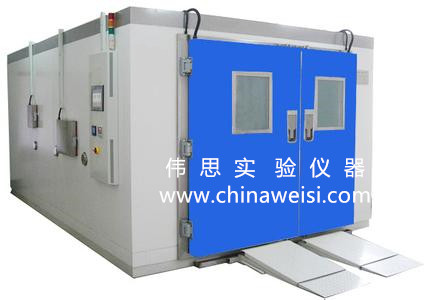

设备名称：高低温湿热低气压试验箱
功能：进行环境模拟，包括控温、控湿、气压等。
(1) 箱体
(2) 温度调节系统
(3) 湿度调节系统
(4) 压力调节系统
(5) 控制系统
(6) 辅助设施
进行环境模拟，包括控温、控湿、气压等。
(1) 2423.1-2008(IEC60068-2-1:2007)试验Ab：低温
(2) GB/T2423.2-2008(IEC60068-2-2:2007)试验Bb：高温
(3) GB/T2423.21-2008(IEC60068-2-2:2007)试验M：低气压
(4) GJB150.2A-2009低气压（高度）试验（试验程序Ⅰ/Ⅱ)
(5) GJB150.3A-2009高温试验
(6) GJB150.4A-2009低温试验
(7) GJB150.6A-2009温度高度试验
(8) GJB360B-2009方法105：低气压试验
(9) GB/T2423.27-2020(IEC60068-2-39:2015)温度/低气压或温度/湿度/低气压综合试验
(10) GB/T2423.3-2016(IEC60068-2-78:2012)试验Cab：恒定湿热
(11) GJB150.9A-2009湿热试验
(12) GJB150.24A-2009温度-湿度-振动-高度试验（不含振动相关部分试验）
(13) （湿热试验时无有源湿、热负载；交变湿热试验时负载不大于20kg/m³钢的热容量）
主要技术参数及要求： |
1：满足试验标准GB/T 2423.1-2008(IEC60068-2-1:2007)试验Ab：低温 GB/T2423.2-2008(IEC60068-2-2:2007)试验Bb：高温 GB/T2423.21-2008(IEC60068-2-2:2007)试验M：低气压 GJB150.2A-2009低气压（高度）试验（试验程序Ⅰ/Ⅱ) GJB150.3A-2009高温试验 GJB150.4A-2009低温试验 GJB150.6A-2009温度高度试验 GJB360B-2009方法105：低气压试验 GB/T2423.27-2020(IEC60068-2-39:2015)温度/低气压或温度/湿度/低气压综合试验 GB/T2423.3-2016(IEC60068-2-78:2012)试验Cab：恒定湿热 GJB150.9A-2009湿热试验 GJB150.24A-2009温度-湿度-振动-高度试验（不含振动相关部分试验） （湿热试验时无有源湿、热负载；交变湿热试验时负载不大于20kg/m³钢的热容量） |
标称内容积：16.0m³ |
内箱尺寸：W4000mm×H2000mm×D2000mm，误差±10mm |
温度范围：-70℃~+160℃ |
温度波动度：±0.5℃ |
温度偏差：±2.0℃ |
温度均匀度：2.0℃ |
升温速率：+25℃→+160℃:≥2.5℃/min（全程平均，入风区控制点测量）； 降温速率：+25℃→-65℃:≥1℃/min（全程平均，入风区控制点测量） |
压力范围：常压～0.5kPa |
压力偏差：±1kPa(≥20kPa时）；±5%（2kPa～20kPa时）；±0.1kPa(≤2kPa时） |
降压时间（箱内干燥）：常压→1kPa：≤45min |

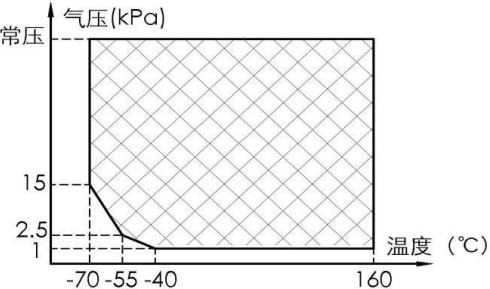

：压力－温度范围：
|

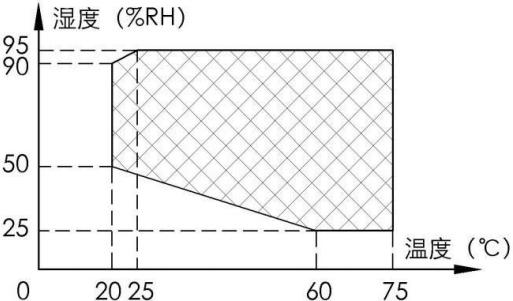

温湿度范围（气压≥54kPa，无有源湿、热负载时）：
|
相对湿度偏差：±3.0%RH（湿度＞75%RH时）；±5.0%RH（湿度≤75%RH时） |
保温围护结构：承压内箱：SUS304不锈钢，厚度≥5mm 其他外壁材料：双面镀锌钢板，表面喷塑处理 内壁材料：SUS304不锈钢板 试验箱内部结构加强件：SUS304不锈钢 绝热材料：真空专用复合承压保温材料 |
门：单开铰链门（左铰链，右把手）（门位于宽4m的一面，W2m×H2m，左右各留1m），门上配观察窗，门框备防凝露电热装置 |
观察窗：2个透明电热膜防凝露中空钢化玻璃窗，位于门上 可视范围约：W300mm×H400mm 窗框备防凝露电热装置 |
线缆孔：2个直径φ200mm线缆孔，位于箱体的左右侧面； 线缆孔均配盲法兰板，用户可根据需要在法兰盲板上安装各种接线柱、航空插座或另外定制的接线箱 |
照明灯：4个40W卤素灯，位于内箱两侧面上部 |
控制器：≥10.4英寸显示器；运行方式：程序方式、定值方式；设定方式：触摸屏方式，中英文菜单 |
程序容量：可编辑程序数量：较大20个，步数：最大1000步，循环数：较大20个(每个循环步数较大99次)，固定程序：10个程序，程序可链接（链接程序序号可选择） |
设定范围：温度：根据设备的温度工作范围调整(上限+5℃,下限－5℃)； 湿度：0～100％RH，气压：0～120KPa（或高度1.4m~47km）， |
设定及显示分辨率：时间：0.1min，温度：0.1℃,湿度：0.1％RH，压力：0.01kPa（或高度0.01km） |
通讯接口：RJ-45以太网接口（IEEE802.3i/3u/3ab，100Mbps），RS-485接口 |
附属功能：故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、日历定时功能(自动启动及自动停止运行)、自诊断功能 |
安全保护装置：可调式的超温保护、试验空间温度熔断器、空气调节通道极限超温保护、风机电机过热保护、加热器过流快速熔断丝、壁加热器极限超温保护、压缩机超压保护、压缩机电机过热、压缩机电机过流、冷却水供水欠压、加湿热管干烧、供水异常、排水异常、真空泵电机过流、过载保护、总电源相序和缺相保护、漏电保护 |
有备品备件仓库及售后人员2名，1小时响应，24小时内到达现场。紧急情况下，最快3小时内到达采购人现场。提供备品备件仓库的房屋租赁发票或者产权证明。 |
提供首次计量并包含计量费用（由采购人指定计量单位进行计量，计量点由采购人设定） |
本项目为交钥匙项目，即：试验箱的运输、安装、调试、培训、计量，以及所有试验箱正常运行所需辅助设备的配备、安装、接线，接管等，皆由投标人免费按采购人要求完成（涉及房屋配套工程除外）。所有配套部件的连接材料（包括材料属性、规格型号等）皆由采购人指定，且安装施工必须符合采购人试验箱安放场地布局要求。 |
辅助设备：耐压测试仪1台，剩余电压测试仪1台，接地电阻测试仪（60A）1台，单相功率计。 |
16.0m3。内箱尺寸：W4000mm×H2000mm×D2000mm ，误差 ±10mm
由外壁板，加强筋，内壁板组成。
保温材质：真空专用复合承压保温材料，环保硬聚氨酯+玻璃纤维棉(保温层厚 150 mm)。
(1) 温度范围：-70℃~+160℃
(2) 温度波动度：±0.5℃
(3) 温度偏差：±2.0℃
(4) 温度均匀度：2.0℃
(5) 升温速率：+25℃→+160℃:≥2.5℃/min（全程平均，入风区控制点测量）；
(6) 降温速率：+25℃→-65℃:≥1℃/min（全程平均，入风区控制点测量）
采用电加热器提供热源实现对工作室的升温；通过机械制冷系统制冷实现对工作室的降温；控制器通过采集温度传感器信号和设定值进行比对，通过PID+PWM 输出自动调节加热器加热功率或制冷蒸发器的制冷剂流量或液氮流量，使设备箱内的空气温度达到动态平衡；制冷不加热、加热不制冷。
区别于冷热平衡恒温方式，采用国际先进的热气旁通调节技术，可以实现制冷输出的无级调节，低温恒温无需开启加热系统。可以显著的提高制冷系统的效率，节能降耗。
(1) 温湿度范围（气压≥54kPa，无有源湿，热负载时）
(2) 相对湿度偏差：±3.0%RH（湿度＞75%RH时）；±5.0%RH（湿度≤75%RH时）
采用蒸汽加湿；通过机械制冷系统中的前级压缩机制冷，使空气中的水蒸气在除湿蒸发器上冷凝实现对工作室的除湿；控制器通过采集湿度传感器信号和设定值进行比对，通过PID+PWM 输出自动调节电热加湿器加湿功率或除湿蒸发器的制冷剂流量，使设备箱内的空气相对湿度达到动态平衡
1）压力范围：常压～0.5kPa）；
2）降压时间（箱内干燥）：常压→1kPa：≤45min；
3）压力偏差：±1kPa(≥20kPa时）；±5%（2kPa～20kPa时）；±0.1kPa(≤2kPa时）；

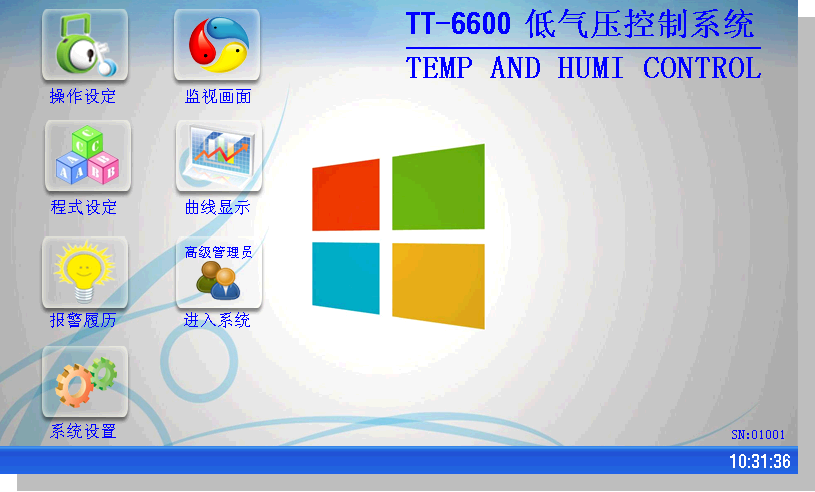

作用：用于试验室设备控制。
组成：包括硬件系统和软件系统两部分。收集储存数据，发布命令，集成控制系统。
本地控制器控制+远程电脑集中控制
